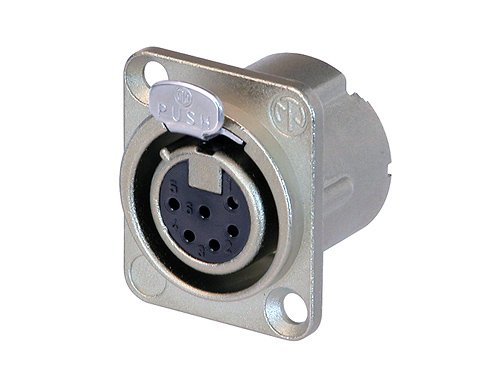

Neutrik NC6FD-LX
Neutrik NC6FD-LX

Prise femelle 6 pôles, coupelles à souder, boîtier en nickel, contacts en argent

La série DLX dispose d’un boîtier entièrement métallique compact avec un ingénieux contact de terre duplex, qui offre une excellente protection RF et un blindage.



Caractéristiques et avantages

  • Tout le boîtier métallique offre la meilleure protection RF globale et un blindage électromagnétique
  • Contact de terre duplex pour une excellente intégrité de contact entre le châssis et le connecteur de câble
  • Le contact femelle comprend une barrière de soudure pour empêcher la soudure de pénétrer dans la zone de contact de contact
  • Contacts à souder plus grands pour une terminaison plus facile
  • Connexion en option pour relier facilement la broche 1 à la masse du châssis
  • Le boîtier de style D offre une compatibilité d’installation avec les dimensions de montage D standard de l’industrie

Technical Information

Product
Title NC6FD-LX
Connection Type XLR
Gender female
Electrical
Capacitance between contacts ≤ 7 pF
Contact resistance ≤ 5 mΩ
Dielectric strength 1,5 kVdc
Insulation resistance > 10 GΩ (initial)
Rated current per contact 7,5 A
Rated voltage < 50 V
Mechanical
Insertion force ≤ 20 N
Withdrawal force ≤ 20 N
Lifetime > 1000 mating cycles
Wiresize max. 1.0 mm²
Wiresize max. 18 AWG
Wiring Solder contacts
Locking device Latch lock
Chassis shape D
Material
Contact plating 2 µm Ag over 2 µm Ni
Contacts Brass (CuZn39Pb3)
Insert Polyamide (PA 6.6 30 % GR)
Locking element Steel Ck67
Shell Zinc diecast (ZnAl4Cu1)
Shell plating Nickel
Environmental
Flammability UL 94 HB
Standard compliance IEC 61076-2-103
Protection class IP 40
Solderability Complies with IEC 68-2-20
Temperature range -30 °C to +80 °C
