Données techniques :

Bouton de mise au point : Bouton rotatif rétroéclairé par LED avec friction réglable, diamètre 3.0 « , résolution d’encodeur natif 16 bits

Curseur d’iris : Mécanisme de curseur entièrement scellé, résolution d’encodeur natif de 14 bits

Force Pad : Joystick sensible à la force, direction x/y

Afficher : Transflective TFT-LCD display (readable in bright sunlight) 3.0″ diagonal

Poids : 830 g / 29,30 oz (y compris dongle Bluetooth et Smart Focus Ring Blank)

Interfaces : 1x LBUS (4 broches Lemo)

                      1x SÉRIE (4 broches Lemo)

                      1x interface adaptateur radio (10 broches IRISO)

                      1x USB-A / 1x USB-C

Source de courant : Batterie ARRI LBP-3500

                                    Chargeur de batterie LBP

                                    Batterie NP-F550 (Sony) ou batteries compatibles

                                    Alimentation via le port USB-C via une alimentation externe

                                    Alimentation via l’interface LBUS

Tension d’alimentation : Interface LBUS : 10,5 V – 34,0 V

                                            Batterie : 7,4 V

Consommation d’énergie : Sans module radio : 222 mA @ 7,4 V
                                                Avec module radio RF-EMIP : typ. 270 mA à 7,4 V

                                                Avec module radio RF-2400 : typ. 370 mA à 7,4 V

                                                Avec module radio RF-900 @ 100 mW : typ. 330 mA à 7,4 V

                                                Avec module radio RF-900 @ 1 W : typ. 480 mA à 7,4 V

Température de fonctionnement : -20°C to +50°C (-4°F to +122°F)

Vous pouvez ajouter toutes les fonctionnalités que vous souhaitez, mais la fonctionnalité de base de tout produit doit être primordiale. Dans le cas du Hi-5, le système radio est comme le moteur d’une voiture, et sans un bon moteur, vous n’aurez pas une bonne voiture.

ARRI a toujours su créer une large gamme d’accessoires pouvant être utilisés avec ses produits et le système Hi-5 ne fait pas exception. Il y aura 42 produits différents au sein de la plate-forme Hi-5.

D’où provient le nom?

Il s’agit de l’unité manuelle intelligente de cinquième génération d’ARRI, mais le nom 5-IH n’est pas trop accrocheur, ils ont donc décidé de l’inverser, se retrouvant ainsi avec le nom Hi-5.

Design

•

Si ce n’est pas cassé, ne le répare pas. ARRI a envisagé de créer le Hi-5 dans divers facteurs de forme, mais finalement, ils ont décidé de s’en tenir à une conception similaire à celle qu’ils ont utilisée avec le WCU-4. Si votre clientèle aime déjà le facteur de forme d’un produit, il n’est pas nécessaire de réinventer la roue. ARRI a donc examiné comment ils pourraient améliorer et mettre à jour le WCU-4 afin qu’il s’intègre dans les flux de travail actuels et futurs. La familiarité est importante pour de nombreux utilisateurs et en conservant un facteur de forme similaire à celui du WCU-4, le Hi-5 sera forcément familier et confortable.

Interface à écran tactile et trois boutons utilisateur

•

•

Le Hi-5 dispose d’une interface à écran tactile ainsi que de trois boutons utilisateur à l’arrière de l’unité manuelle. Le WCU-4 n’avait qu’un seul bouton utilisateur. Les boutons utilisateur du Hi-5 peuvent être programmés pour effectuer une variété de tâches différentes, notamment le marqueur de curseur, le marqueur de bouton de mise au point, le pic, l’outil d’exposition, le FOV Focusbug, l’annulation de la priorité, etc.

L’écran tactile est un ajout intéressant et il vous permet d’apporter rapidement des modifications sur le Hi-5. Vous pouvez même faire des choses telles que pincer pour zoomer si vous voulez regarder de plus près, par exemple, votre échelle de distance de mise au point.

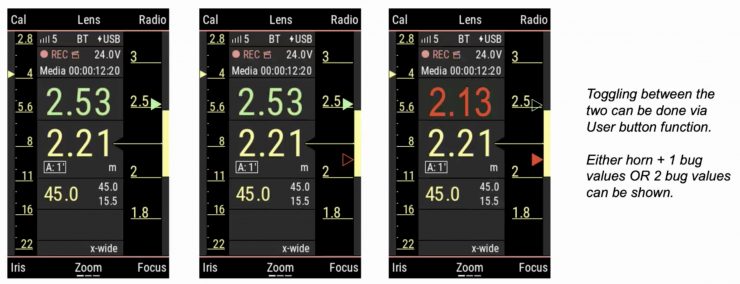

ARRI a également personnalisé l’écran d’affichage afin que vous puissiez afficher toutes les informations ou uniquement les informations que vous devez voir. Par exemple, vous pouvez simplement afficher l’échelle de mise au point et rien d’autre si vous ne contrôlez que l’axe de mise au point. Encore une fois, tout avec le Hi-5 a été conçu pour rendre l’expérience des utilisateurs plus facile.

Si vous ne souhaitez pas utiliser l’écran tactile, vous pouvez tout contrôler via un Force Pad situé dans le coin supérieur gauche du Hi-5. Cela vous permet essentiellement de faire tout ce que vous pouvez faire si vous utilisiez plutôt l’interface à écran tactile.

Le Hi-5 est également livré avec un protecteur d’écran PanzerGlass™ spécialement conçu pour ARRI. Cela donne plus de protection à l’écran et vous pouvez toujours le remplacer si vous en avez besoin.

La couleur du rétroéclairage du volant peut également être modifiée, ce qui est pratique si plusieurs unités sont utilisées sur le plateau afin que vous puissiez rapidement identifier laquelle est laquelle.

Il existe également une fonction d’arrêt en T manuelle afin que vous puissiez simplement afficher la profondeur de champ lorsque vous n’utilisez pas de moteur pour contrôler l’iris.

Vous pouvez également effectuer un étalonnage manuel de l’objectif si vous utilisez un ancien objectif ou un objectif nécessitant une cartographie spécifique. Veuillez noter que cette fonctionnalité ne sera pas disponible tout de suite mais qu’elle sera implémentée avec un SUP ultérieur.

ARRI a également réfléchi à la manière de répondre aux utilisateurs gauchers et ils ont conçu le Hi-5 afin qu’il puisse être retourné et que toutes les informations sur l’écran soient toujours affichées correctement.

Build Quality

Comme tous les produits ARRI, le Hi-5 est passé par une phase de test rigoureuse et il a été conçu pour être fiable, robuste et avoir une longue durée de vie.

L’ensemble de l’unité est complètement étanche aux intempéries.

Smart Focus Rings

ARRI utilise quelques petites broches Pogo sur le Hi-5. Ainsi, lorsque vous attachez des bagues de mise au point remarquées, ces bagues de mise au point sont automatiquement reconnues par le Hi-5. C’est une fonction vraiment astucieuse et cela peut vous faire gagner beaucoup de temps sur le plateau si vous devez changer rapidement les bagues de mise au point.

Les broches Pogo sur l’interface Hi-5 avec la puce EEPROM qui se trouve sur les bagues Focus et leurs caractéristiques exactes sont alors automatiquement affichées sur le Hi-5.

•

•

•

ARRI disposera de 20 bagues de mise au point différentes. Ce qui est bien, c’est qu’ils ont adapté les bagues de mise au point à des scénarios spécifiques où, par exemple, si vous travaillez à une distance assez proche, vous pouvez choisir d’utiliser une bague de mise au point qui ne fonctionne qu’à des distances plus proches. De cette façon, vous avez un contrôle fini bien plus grand dans la plage dans laquelle vous travaillez.

Si vous avez un objectif capable de transmettre des données LDS et que vous l’utilisez ensuite avec une bague de mise au point intelligente, le Hi-5 peut tout reconnaître automatiquement sans que l’opérateur n’ait besoin de faire quoi que ce soit.

Soft Stops

ARRI a également mis deux petites butées douces sur le volant, donc si vous souhaitez configurer deux points de mise au point manuels, vous pouvez. Ceux-ci n’interfèrent pas avec la rotation ou la plage du volant, ils sont simplement là pour que l’opérateur puisse les utiliser comme il l’entend.

Interfaces

Le Hi-5 dispose d’un connecteur LBUS et d’un connecteur SERIE (4 broches).

•

Une clé Bluetooth (fournie avec le Hi-5) est connectée par défaut à l’interface USB-A. L’USB-A se trouve en bas du Hi-5 sous un couvercle en plastique. Bluetooth est la façon dont le Hi-5 communique avec l’application ECS Sync dont je parlerai plus en détail plus loin dans l’article.

Le connecteur USB-C peut être utilisé pour connecter le Hi-5 directement à un ordinateur et vous pouvez également l’utiliser pour alimenter l’unité à partir d’une banque d’alimentation USB. L’interface USB peut également être utilisée par le service ARRI.

Le connecteur SÉRIE est actuellement destiné aux futures applications sans nom.

Power

•

•

Le Hi-5 est alimenté par une nouvelle batterie ARRI, mais il est également compatible avec les batteries utilisant l’interface de batterie Sonys L-Series. Les toutes nouvelles batteries Li-Ion d’ARRI comprennent un chipset pour une lecture précise de la batterie sur le combiné Hi-5. L’interface et le facteur de forme sont similaires à ceux d’un Sony NP-F550, mais ceux-ci ont une capacité beaucoup plus faible et aucune communication avec le Hi-5.

Mounting

Au-dessus du Hi-5, il y a un rail NATO standard, ainsi que deux points de montage 3/8″ et quelques points de montage 1/4-20″. Cela offre une grande polyvalence lors du montage du Hi-5 sur des moniteurs, etc.

•

ARRI a également développé son propre support de moniteur Hi-5 qui utilise le rail OTAN. Il comporte des goupilles de positionnement de moniteur et vous pouvez l’incliner de haut en bas ou le déplacer le long du rail OTAN.

Modular Radio Modules

•

Les bandes ISM ont tellement de trafic sans fil qu’il n’est pas facile de proposer des modules sans fil qui ont une bonne portée et une bonne immunité aux interférences. Les bandes ISM sont utilisées pour les télécommunications à faible puissance et à courte portée, telles que WiFi, Bluetooth, Zigbee, téléphones sans fil, RFID et NFC.

Compte tenu de tous ces défis, ARRI a décidé de supprimer l’antenne intégrée qui était utilisée sur le WCU-4 et de passer à un nouveau système radio modulaire. De plus, au lieu d’avoir le module radio en haut du contrôleur manuel, comme c’était le cas sur le WCU-4, ARRI a maintenant déplacé la position vers l’arrière du contrôleur.

Le chipset de tous ces modules est le même que celui des modules radio externes ERM qu’ARRI utilise dans des produits tels que le SH-3.

Les chipsets sur RF-900 et RF-2400 sont liés à ceux utilisés dans les modules radio ERM utilisés pour ARRI SRH-3.

Trois modules radio différents seront disponibles :

• Module radio RF-EMIP 2400 MHz DSSS
• Module radio RF-2400 2400 MHz FHSS
• Module radio RF-900 900 MHz FHSS

Au lancement, seul le module radio RF-EMIP 2400 MHz DSSS sera disponible. Les deux autres modules viendront plus tard dans l’année.

Les modules sont incroyablement petits et ARRI a pu les réduire à la taille d’une boîte d’allumettes.

RF-EMIP Radio Module 2400 MHz DSSS

•

•

•

•

•

•

•

Au lieu d’utiliser le système FHSS comme le RF-2400, le RF-EMIP utilise DSSS (spectre d’étalement de séquence directe). Avec ce module radio, vous devez physiquement choisir parmi 14 canaux différents sur lesquels opérer.

Le RF-EMIP est directement compatible avec les modules radio intégrés que l’on trouve déjà dans les moteurs ALEXA MINI LF, ALEXA LF ​​et cforce Mini RF. Selon la région dans laquelle vous vous trouvez, la puissance de transmission varie de 8,9 à 70,8 mW. Ce module radio fonctionnera avec jusqu’à trois combinés.

RF-2400 Radio Module 2400 MHZ FHSS

•

•

•

Si vous n’êtes pas familier avec les lettres FHSS, elles signifient spectre étalé à sauts de fréquence. Comme son nom l’indique, cela signifie que le RF-2400 a la capacité de sauter automatiquement entre 99 canaux afin que vous obteniez le moins d’interférences possible.

La puissance d’émission du RF-2400 est de 100 mW.

RF-900 Radio Module 900 MHz FHSS

•

•

•

Le RF-900 est uniquement destiné à être utilisé aux États-Unis et au Canada car il fonctionne sur le spectre 900 MHz (902-928 MHz). Il utilise également un système de saut de fréquence et comme il ne fonctionne pas sur le spectre 2,4 GHz fortement encombré, vous devriez, en théorie, obtenir une bien meilleure portée et moins d’interférences. Ce module radio sera plus efficace pour envoyer le signal à travers les murs et autres objets solides.

La puissance de transmission est de 100 mW en mode standard, mais il existe également un mode haute puissance avec 1 W.

RIA-1

Maintenant, parce que ces modules radio ont été conçus pour être modulaires, vous pouvez utiliser différentes versions en fonction de vos besoins. ARRI a réalisé une interface côté caméra qu’ils appellent RIA-1 (Radio Interface Adapter). Cela vous permet d’utiliser l’un des trois modules si vous utilisez une version qui n’a pas de compatibilité directe avec votre appareil photo.

Par exemple, si vous utilisiez un module RF-2400 avec le HI-5 et que vous vouliez contrôler un objectif sur un ALEXA Mini LF, vous auriez besoin d’utiliser le RIA-1 avec le même module RF-2400 inséré pour le système travailler.

La règle de base à retenir avec le système Hi-5 est que les modules radio doivent être identiques (ou être compatibles dans le cas d’une caméra utilisant un module radio intégré) pour que tout fonctionne.

ARRI a essayé de rendre le RIA-1 aussi petit et aussi discret que possible. Tous les connecteurs du RIA-1 sont orientés dans la même direction. Vous pouvez le connecter directement à la caméra afin qu’il puisse être alimenté, être utilisé pour démarrer/arrêter des enregistrements et contrôler la caméra. Avec les interfaces LBUS, vous contrôlez les moteurs de vos objectifs.

•

Pour le montage, ARRI vous fournit des points de montage 3/8″ et M4 au bas de l’unité. Ils disposent également d’un nouveau support de montage spécialement conçu pour être utilisé avec le RIA-1.

Le RIA-1 dispose d’une petite interface utilisateur pour que vous puissiez régler manuellement le canal et configurer le module radio pour qu’il soit soit un émetteur, soit un récepteur.

Si vous utilisez le système Hi-5 avec une caméra qui dispose déjà d’un module radio intégré, vous pouvez toujours utiliser un module radio externe ainsi que le module interne en même temps tant qu’ils sont connectés en guirlande. Par exemple, vous pouvez configurer votre système de sorte qu’un module radio soit sélectionné uniquement pour s’occuper d’un axe d’objectif particulier, tandis que l’autre est dirigé vers un contrôleur différent où cet autre axe est contrôlé par quelqu’un d’autre.

Le RIA-1 sera compatible avec les caméras ARRI, RED et certaines caméras Sony. Il prend également en charge des appareils tels que Focusbug de CINE RT, l’UDM d’ARRI et Cinetape via l’interface SERIAL.

Hi-5 et l’adaptateur d’interface radio RIA-1 (et d’autres appareils comme les SUP qui le prennent en charge) offriront une nouvelle communication bidirectionnelle entre le système Cine RT et Hi-5. ARRI a développé ceci dans un effort conjoint avec Laird et Jon de Focusbug. La communication bidirectionnelle permet d’afficher 2 valeurs de distance du Cine RT sur le Hi-5, ainsi que les marques de mise au point de la télécommande Cine RT. Dans l’autre sens, vous pouvez configurer le télémètre Cine RT à partir du menu Hi-5 et des boutons utilisateur, ce qui est très utile. De plus, le protocole bidirectionnel est rapide, pour une latence minimale. L’intégration Focusbug sera disponible avec RIA-1 un peu après Hi-5 FCS.

ECS Sync App

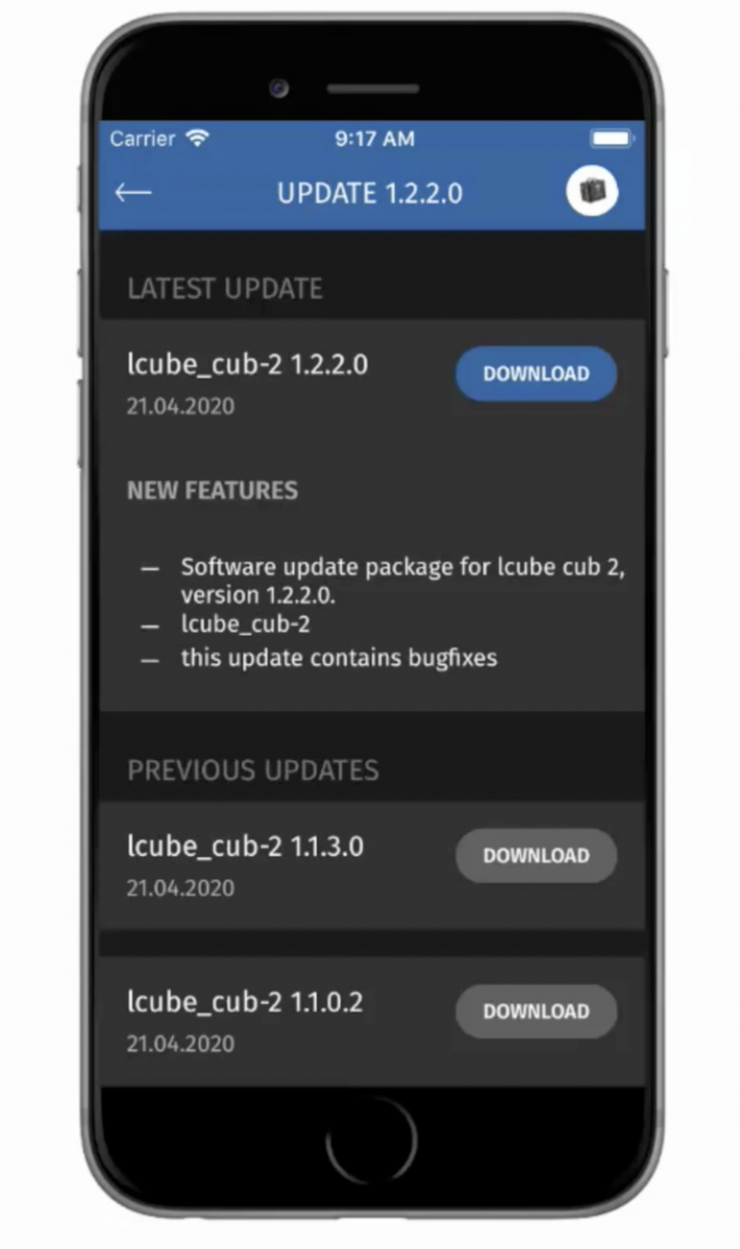

L’application ECS Sync, qui ne sera initialement disponible que pour les appareils Apple iOS, vous permet de surveiller et de mettre à jour votre Hi-5, ainsi que de charger et d’enregistrer des fichiers d’objectif. Cela rend également incroyablement facile l’enregistrement et le partage des fichiers d’objectif, car vous pouvez simplement le faire directement à partir de votre appareil iOS.

Vous pouvez également archiver et rappeler les paramètres utilisateur fréquemment utilisés, ce qui est très pratique. Les paramètres peuvent également être partagés tout comme les fichiers d’objectif.

L’autre aspect intéressant de l’application ECS Sync est que vous pouvez l’utiliser pour mettre à jour le micrologiciel ou vérifier l’état non seulement du Hi-5 mais de tout autre produit compatible connecté.

•

•

Ainsi, par exemple, vous pouvez mettre à jour le firmware d’un moteur mini RF cforce, d’un OCU-1 ou même des Master Grips d’ARRI, tout au long de l’application. L’application vérifiera également automatiquement la version du micrologiciel de chaque appareil connecté et vous indiquera s’il y a une nouvelle mise à jour. Veuillez noter que les appareils doivent être connectés au câble Hi-5 via un câble LBU.

Grâce à l’application, vous pourrez également afficher des FAQ et d’autres informations utiles.

HI-5 Licenses

Il y aura des licences Hi-5 que vous devrez acheter séparément en fonction de ce que vous voulez faire avec le système. En standard, le Hi-5 est livré avec une licence à distance ALEXA, mais si vous souhaitez contrôler la caméra si vous utilisez une caméra RED ou sélectionnez Sony, vous devrez acheter une licence supplémentaire. Ces licences ne seront pas disponibles au lancement et vous devrez attendre la sortie d’une mise à jour de la version du micrologiciel.

•

•

•

Des licences seront également disponibles pour Focusbug et le système Cinefade VariND.

Comme beaucoup de produits qu’ils fabriquent, ARRI a conçu le Hi-5 afin qu’il puisse être constamment mis à jour avec de nouvelles fonctionnalités via les mises à jour du micrologiciel. Cela ne me surprendrait pas de voir des éléments tels que des superpositions de mise au point être ajoutés à des moniteurs tiers à l’avenir.

Les pensées

Le Hi-5 ressemble à un digne successeur du WCU-4 et ARRI y a certainement beaucoup réfléchi. Il présente de nouvelles fonctionnalités et fonctionnalités très impressionnantes qui ne manqueront pas de plaire aux tireurs de mise au point.
