Principales caractéristiques :

Prend en charge NTSC / PAL / HD / UHD 4K à 10 bits
Prend en charge la résolution 4K sur SDI ou HDMI
1 x entrées HDMI et 10 x 6G-SDI
Entrée de synchronisation Tri-Sync / Black Burst Ref
10 x synchroniseurs de trame intégrés
Surveillance multivue en HD
Sorties de programme en UHD / HD / SD
4 x Keyers Total: 3 x Luma, 1 x Chroma
Mélangeur audio 12 canaux
Contrôle matériel ou logiciel Mac / Windows

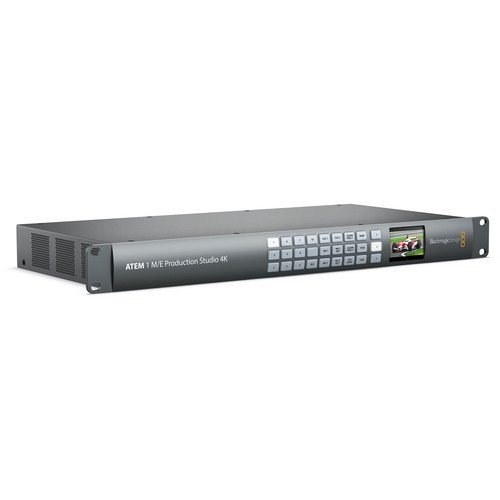

Le Blackmagic ATEM 1 M / E Production Studio 4K est un mélangeur de production multicaméra pour événements en direct avec 10 entrées Ultra HD individuelles intégrées dans un châssis 1 RU. Prenant en charge les formats vidéo NTSC / PAL / HD et Ultra HD, le mélangeur se connecte à une large gamme de caméras et de sources, offrant un flux de programme unique en vidéo UHD 4K, HD ou SD. Tout cela se fait en direct et en temps réel sans aucun rendu requis. Le sélecteur dispose d’une entrée vidéo de référence pour synchroniser le sélecteur avec d’autres équipements à l’aide de la synchronisation à trois niveaux ou en rafale noire. Chaque entrée dispose également d’un synchroniseur d’images, qui vous permet d’utiliser des caméras qui ne disposent pas de genlock ainsi que la vidéo d’entrée à partir de sources informatiques.

Le mélangeur fournit huit sorties vidéo qui sont toujours actives. Il dispose de deux sorties de programme SDI et d’une sortie de programme HDMI, toutes deux délivrant UHD / HD / SD, avec trois sorties UHD / HD / SD pass-through (AUX) qui peuvent fournir un flux de programme propre sans aucun effet en aval. Le mélangeur dispose également d’une sortie HD convertie pour la surveillance sur un moniteur HD équipé SDI. La surveillance multivue est 1080i uniquement sur la sortie SDI ou HDMI dédiée, et la vue multivue vous permet de visualiser le programme, l’aperçu et huit sources en direct en même temps. Le mélangeur comprend des incrustateurs luma et chroma intégrés pour les effets en temps réel et les composites en Ultra HD, avec un traitement 10 bits. Deux incrustateurs en aval vous permettent d’utiliser deux graphiques / logos / titres / tiers inférieurs de jusqu’à vingt graphiques stockés dans une grande variété de formats.

Un mélangeur audio à 12 canaux intégré gère l’audio HDMI et SDI intégré des 10 entrées vidéo actives, ainsi que l’audio des entrées audio analogiques symétriques ou asymétriques pour vous offrir flexibilité et options audio créatives. La sortie audio est intégrée dans les flux SDI et HDMI, ainsi que disponible via des sorties audio symétriques. Un ordinateur Mac ou Windows exécutant le logiciel ATEM inclus contrôle le fonctionnement et les paramètres du mélangeur. Pour ceux qui aiment la sensation d’un panneau de commande physique, les panneaux de diffusion ATEM ME 1 et ME 2 disponibles, connectés via le port Ethernet, contrôlent également toutes les fonctionnalités du mélangeur. Les boutons lumineux du panneau avant vous permettent de sélectionner localement la sortie AUX, tandis qu’un écran LCD de 2 pouces intégré à l’avant de l’appareil vous permet de voir la sortie AUX pour une confirmation instantanée de la sortie correcte.

Vidéo

Le mélangeur ATEM 1 M / E Production Studio 4K prend en charge la vidéo Ultra HD 4K (3840 x 2160), soit quatre fois la résolution de la Full HD. Le format vidéo est défini par l’utilisateur et doit être le même pour chaque entrée, car le sélecteur ne peut pas mettre à l’échelle différents formats d’entrée pour correspondre au format du projet.

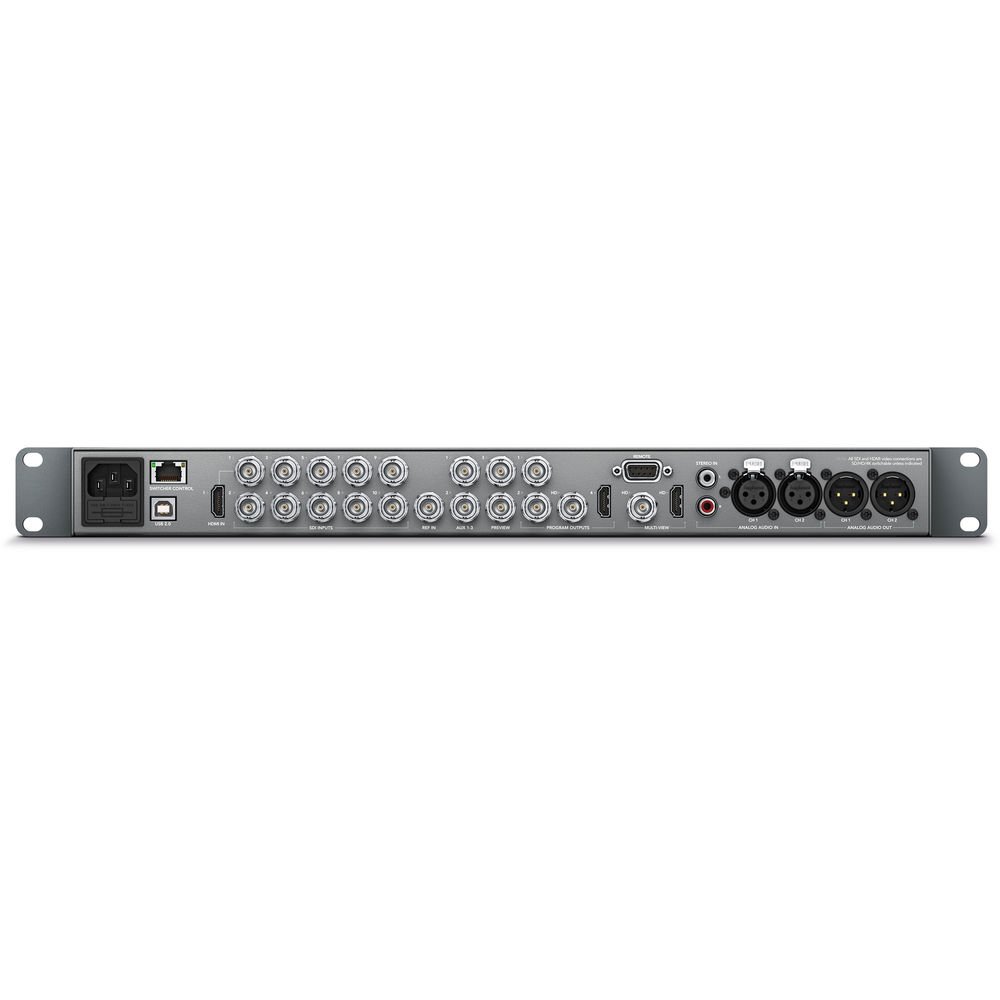

Le mélangeur comprend dix 6G-SDI à liaison unique et une entrée HDMI 4K, ce qui vous permet de connecter des signaux UHD / HD / SD et informatiques au commutateur. Cependant, l’entrée HDMI est partagée avec l’une des entrées SDI, vous ne pouvez donc avoir qu’un maximum de dix entrées.
Le mélangeur prend la vidéo de référence pour la synchronisation de la synchronisation, soit une rafale noire ou une synchronisation à trois niveaux, afin de pouvoir s’interfacer avec d’autres équipements de post-production.
Chaque entrée intègre un synchroniseur d’images, qui vous permet d’utiliser des caméras qui n’ont pas de capacité genlock ou d’entrer des sources informatiques telles que des présentations Keynote ou PowerPoint.

l’audio

Le mélangeur comprend un mélangeur audio 12 canaux intégré qui vous permet de mélanger manuellement les sources, ou vous pouvez régler les entrées du mélangeur pour « l’audio-suit-vidéo », de sorte que votre audio croise lorsque vous passez d’une source à l’autre.

Sorties vidéo

Le mélangeur dispose de deux sorties programme pour la vidéo finale, délivrant UHD / HD / SD via deux ports 6G-SDI et un connecteur HDMI 4K.
La sortie multivue est disponible via un connecteur SDI ou HDMI.
Le mélangeur dispose d’une sortie SDI AUX capable de fournir le flux de sortie du programme avec ou sans les effets de keyer en aval en SD, HD et Ultra HD. Le contrôle de la sortie AUX se fait par les boutons du panneau avant et l’écran LCD intégré de 2 « pour une confirmation immédiate de la sortie AUX.

Surveillance multivue

La sortie multivue comporte quatre dispositions d’écran sélectionnables qui affichent huit entrées ou six entrées et les deux lecteurs multimédias internes, ainsi que des sorties de prévisualisation et de programme, sur un seul écran en même temps.

Effets

Les transitions
Le mélangeur ATEM 1 M / E Production Studio 4K comprend quatre transitions intégrées:

Couper: ATEM passe instantanément de la source de programme actuelle à la source de prévisualisation au moment où vous appuyez sur le bouton. Les coupes peuvent être effectuées en sélectionnant directement les sources sur le bus de programme ou plus communément en appuyant sur le bouton de coupe pour passer à la source suivante alignée sur le bus de prévisualisation.
Mix: Cela se dissout d’une image à une autre. Vous pouvez programmer une vitesse de transition prédéfinie ou utiliser le panneau de commande logiciel inclus ou les panneaux matériels disponibles pour passer manuellement d’une prise à une autre.
Dip: Ceci est similaire au mix / dissolve, sauf qu’il passe d’abord à une source couleur / graphique ou vidéo, puis au plan suivant.
Motifs d’essuyage: avec 18 motifs d’essuyage intégrés, vous pouvez créer plus de 100 transitions différentes, les motifs peuvent être inversés ou adoucis et vous pouvez personnaliser la couleur de la bordure. Vous pouvez également insérer jusqu’à trois flux vidéo en direct dans les bordures.

Transitions clés encadrables
Le DVE intégré vous permet de créer des mouvements DVE basés sur des images clés, des graphiques volants et des stingers animés.

Keyers

Le mélangeur comporte quatre incrustateurs en amont et un DVE, vous permettant de superposer la vidéo en direct, le titre, les graphiques et l’animation sur la vidéo en direct. Vous pouvez choisir parmi les clés de chrominance, de luminance, de linéarité et de motif à une résolution Ultra HD avec un traitement 10 bits.
Deux incrustateurs en aval vous permettent d’ajouter des graphiques, des tiers inférieurs, des titres et des logos pour une production live soignée.
Le DVE vous permet de créer un effet d’image dans l’image.

Interface de contrôle

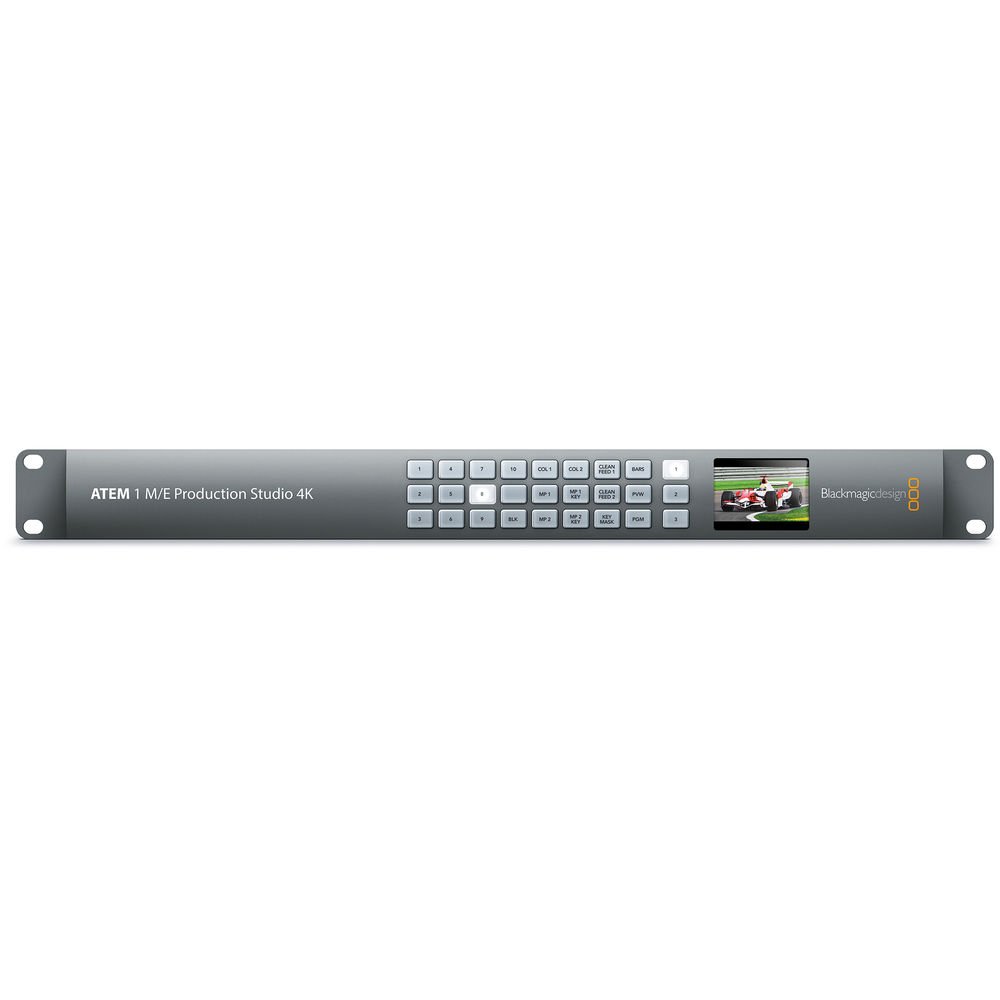

Le sélecteur comporte des boutons de commande rétroéclairés sur le panneau avant pour un contrôle manuel.
Le mélangeur ATEM 4K utilise une connexion Ethernet pour s’interfacer avec des surfaces de contrôle telles que les panneaux de diffusion optionnels ATEM 1 M / E et 2 M / E.
Vous pouvez également contrôler le mélangeur à l’aide du logiciel ATEM Software Control inclus à partir d’un ordinateur Mac ou Windows via Ethernet. Vous pouvez contrôler tous les paramètres de production du mélangeur et importer directement des graphiques de votre ordinateur dans le pool de médias du mélangeur.
Vous définissez le format de chaque projet sur lequel vous travaillez, de SD à HD à Ultra HD, en sélectionnant la résolution et la fréquence d’images. Ceci est accompli en utilisant le logiciel inclus pour Mac OS / Windows PC ou via l’ATEM 1 M / E ou l’ATEM 2 M / E Broadcast Panel.
L’utilisation du port Ethernet du commutateur vous permet de connecter des surfaces de contrôle directement au commutateur, ou vous pouvez contrôler le commutateur sur un réseau.
Le mélangeur dispose d’un port USB qui est utilisé pour les mises à jour logicielles et pour définir l’adresse IP du châssis du mélangeur, ce qui ne peut être fait qu’en utilisant un ordinateur exécutant l’ATEM Switcher Utility connecté au port USB du mélangeur.
