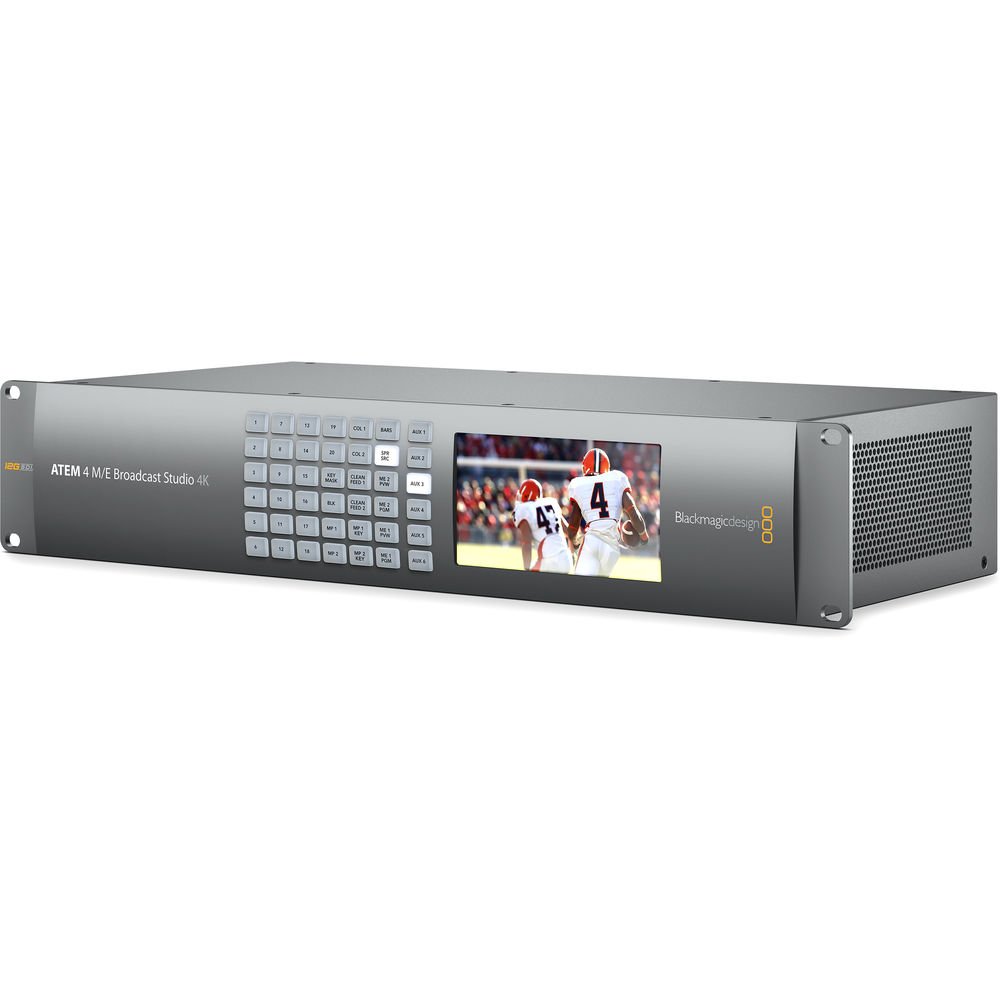

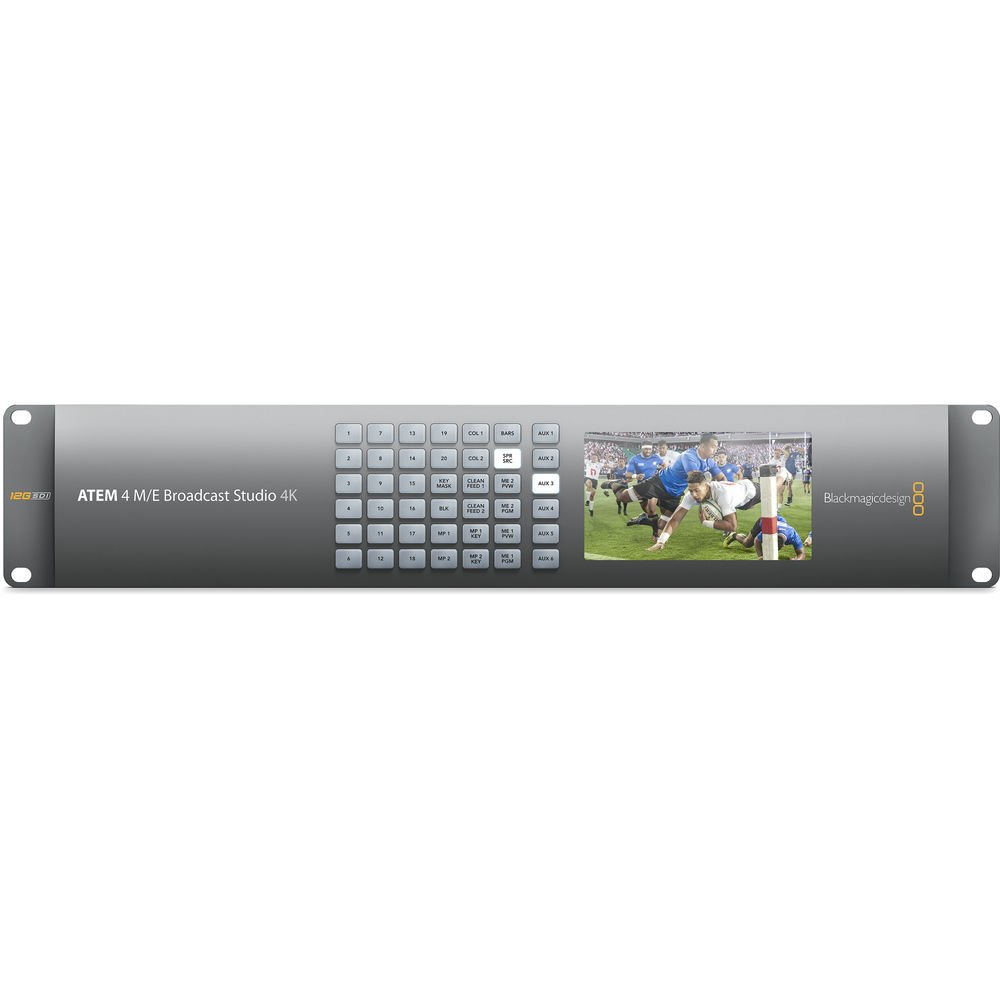

Blackmagic ATEM 4 M/E Broadcast Studio 4K
Blackmagic ATEM 4 M/E Broadcast Studio 4K – Image 2
Blackmagic ATEM 4 M/E Broadcast Studio 4K – Image 3
Blackmagic ATEM 4 M/E Broadcast Studio 4K
Des fonctionnalités créatives et une technologie avancée

Faites le choix d’une qualité incomparable pour vos productions en direct ! Les mélangeurs de production en direct possèdent toutes les fonctionnalités dont vous avez besoin pour les concerts, événements sportifs, productions théâtrales et conférences les plus innovantes ! Lorsque vous réalisez vos événements en direct avec de très grands écrans haute résolution, faites tout simplement basculer votre mélangeur de production en direct ATEM en Ultra HD pour une qualité incroyable. De nombreux événements en direct utilisent à présent de très grands écrans et des projecteurs LED haute résolution, il vous est donc maintenant possible d’exploiter au maximum la résolution de ces écrans !

Principales caractéristiques :

Prend en charge HD / UltraHD 4K à 10 bits
20 entrées 12G-SDI
Tri-Sync / Blackburst Réf. Entrée de synchronisation
Synchroniseurs de trame intégrés
Deux sorties multi-vues indépendantes
Sorties de programme en HD / 4K HD
16 incrusteurs en amont et 2 en aval
Mélangeur audio 24 entrées x 2 canaux
Contrôle matériel ou logiciel Mac / Windows

Le Blackmagic Design ATEM 4 M / E Broadcast Studio 4K est un sélecteur en direct conçu pour les productions de diffusion HD et UHD 4K. Vingt entrées 12G-SDI prennent en charge la vidéo UHD 4K jusqu’à 59,94 ips et sont rétrocompatibles avec les sources 1080p, 1080i ou 720p (les entrées ne sont pas mises à l’échelle, toutes les sources doivent donc être de la même résolution). Toutes les entrées sont synchronisées par trame, de sorte que des sources non genlockées peuvent être utilisées. L’audio est pris en charge via toutes les entrées SDI plus 2 ensembles d’entrées stéréo analogiques dédiées via XLR et RCA. Pour un mixage dans la boîte, connectez un ordinateur exécutant le contrôle logiciel ATEM et contrôlez immédiatement toutes les entrées de canal audio. Des connexions pour le timecode, la référence et le contrôle sont également disponibles. Les sorties SDI sont disponibles pour la programmation et la prévisualisation, et elles peuvent fonctionner à des résolutions HD ou UHD, tout comme les entrées. Deux sorties de prévisualisation vous permettent de répartir votre multi-vue sur deux écrans.

Comme son homonyme, l’ATEM 4 M / E Broadcast Studio 4K dispose de quatre bus mix-effets pour créer des effets avancés afin d’augmenter la valeur de production. Dans chaque bus mix-effets, il y a 4 incrustateurs en amont intégrés, pour un total de 16 incrusteurs, permettant à votre production de tirer parti de nombreuses couches vidéo et graphiques simultanément. Deux incrustateurs en aval pour les bogues, les logos et les tiers inférieurs globaux sont également disponibles. Le traitement DVE intégré vous permet d’ajuster les flux vidéo avec le contrôle de la taille et de la rotation.Des bordures 3D, des ombres portées et des effets d’éclairage sont également disponibles.

Une autre connectivité comprend Ethernet pour l’ajout de surfaces de contrôle ou pour le contrôle à distance sur un réseau. La connectivité USB permet de mettre à jour le micrologiciel du mélangeur ATEM à l’avenir, ainsi que les paramètres internes. L’ensemble du châssis de l’ATEM 4 M / E Broadcast Studio 4K s’insère dans un rack d’équipement standard de 19 « , ne nécessitant que 2 RU d’espace. Les alimentations redondantes internes nécessitent des câbles IEC standard disponibles séparément pour l’alimentation.

Standards
Format Support 3840 x 2160: 59.94/50/29.97/25/24/23.98
1080p 59.94/50/29.97/25/24/23.98
1080i 59.94/50
720p 59.94/50
SDI Compliance SMPTE 292M, SMPTE 424M, SMPTE 2082

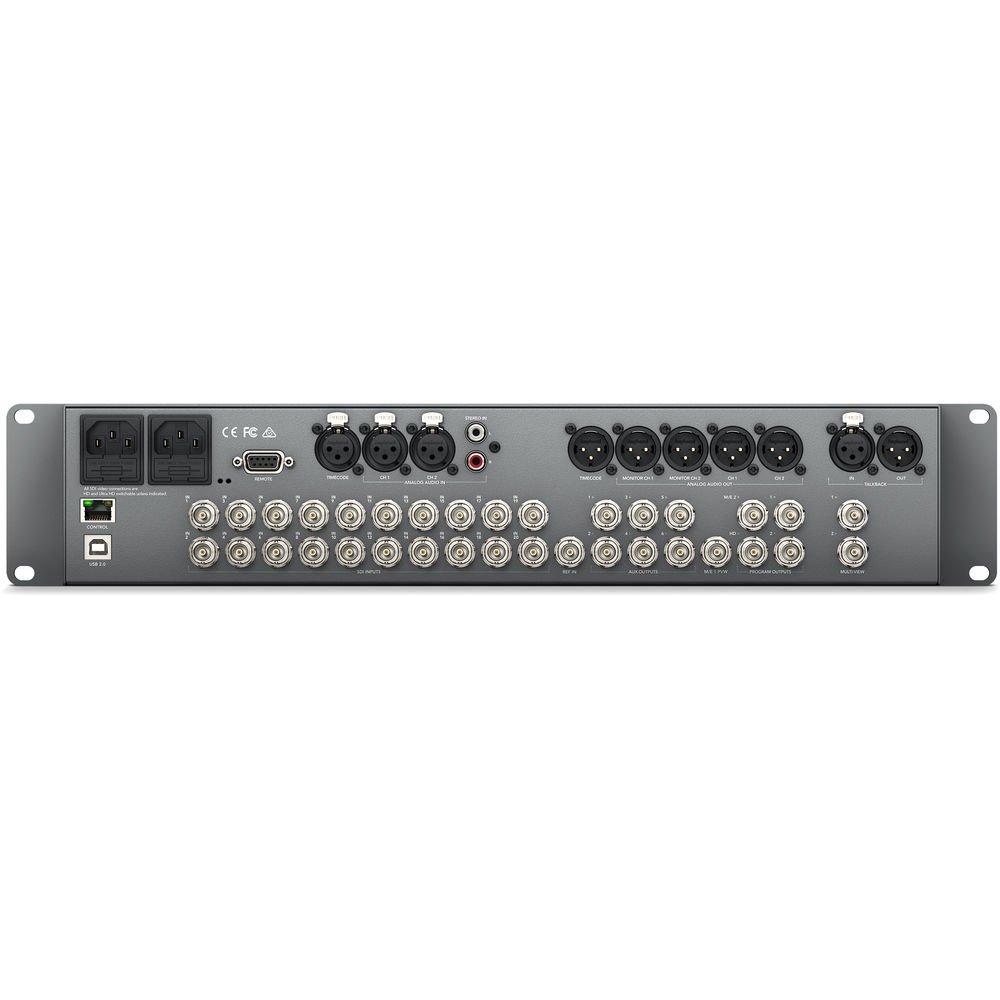

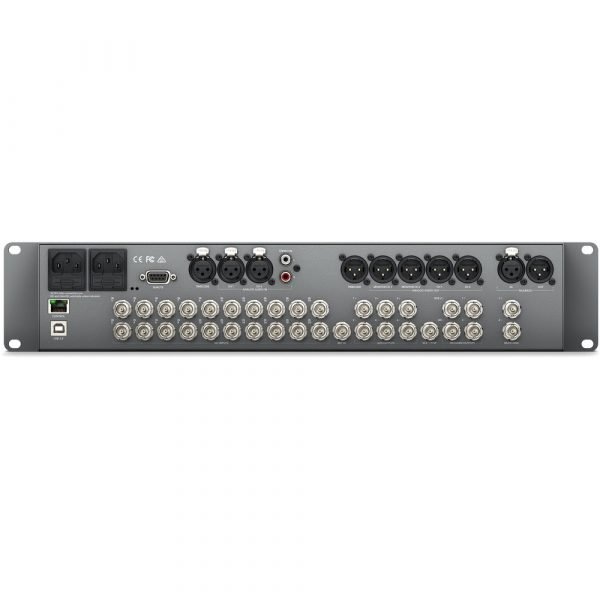

Connectivity
Inputs 12G/6G/3G/HD-SDI: 20 x BNC
Stereo Analog Audio: 1 x 2XLR, 1 x 2RCA
Talkback: 1 x XLR
Timecode: 1 x XLR
Reference: 1 x BNC
Outputs SDI Monitor: 2 x BNC
SDI Program: 3 x BNC
SDI Aux: 6 x BNC
SDI M/E 1 Preview: 1 x BNC
SDI M/E 2 Program: 1 x BNC
Analog Audio: 4 x XLR
Timecode: 1 x XLR
Talkback: 1 x XLR
Other I/O Network: 1 x RJ45
Computer: 1 x USB 2.0 Type-B
RS-422: 1 x DE-9
Processing
Processing Delay <7 lines
Video Sampling 4:2:2
Color Space REC 601
REC 709
REC 2020
Color Precision 10-bit
Audio Mixer 24-input mixer (2 channels per input)
Built-in Media Players
Quantity 4
Clip Capacity Quantity
2 with fill and keyMaximum Clip Length
UHD: 360 frames
1080p/i: 1440 frames
720p: 3200 frames
Still Image Capacity 64 with fill and key
Image File Formats Still
PNG, TGA, BMP, GIF, JPEG, and TIFFVideo
TGA sequence

Audio
WAV, MP3, AIFF
Multi-View Monitoring
Display Minimum monitor resolution: 1366 x 768
Number of Windows 2 x Multi-view displays with 10 x windows for Preview/Program
16 x assignable displays
Tally Red for program and green for preview indication

Note: Requires optional Blackmagic Design GPI and Tally interface product
Extras
Layers 29 Total
Keyers 16 x Upstream
2 x Downstream
19 x Linear/Luma
1 x Stinger
16 x Chroma
1 x DVE
Generators 7 x Pattern
2 x Color
Power
Power Supply 2 x built-in power supply
110/240 VAC, 50/60 HzNote: IEC power cord required, not included
Power Consumption 300 W
General
Operating Temperature 32 to 104°F / 0 to 40°C
Storage Temperature -4 to 140°F / -20 to 60°C
Relative Humidity 0 to 90% non-condensing
Rack Size 2 RU
Dimensions (W x H x D) 19 x 3.5 x 9.25″ / 48.3 x 9 x 23.5 cm
Weight 6 lb / 2.72 kg
