Blackmagic Smart Videohub 12G 40×40
Cette grille de commutation perfectionnée 12G-SDI prend en charge n’importe quel format SDI SD, HD, et Ultra HD simultanément. Le Smart Videohub 12G 40 x 40 comprend 40 entrées, 40 sorties, une entrée et une sortie de référence

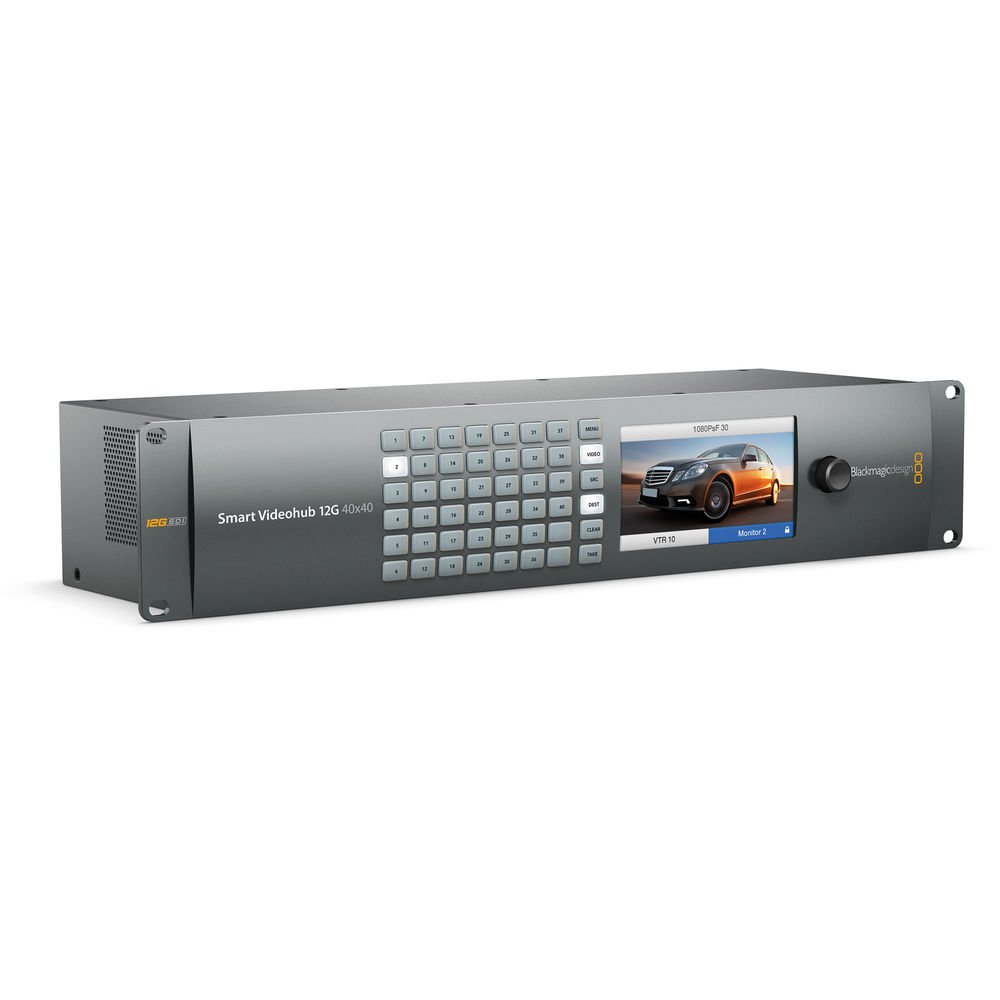

panneau avant. Vous pouvez configurer tous les paramètres IP sur l’avant de l’unité sans ordinateur !

Visual Routing Routez votre vidéo tout en la visualisant !
Passez vos vidéos en revue en un éclair ! Le contrôle par molette super rapide du Smart Videohub vous permet de faire défiler les points de croisement de votre grille tout en affichant la vidéo en direct ainsi que les labels à l’écran personnalisés. Grâce un défilement par ordre alphabétique, il est très facile de trouver le point de croisement que vous recherchez. La molette de contrôle et la représentation visuelle du routage sur l’écran vous permettent un routage des plus rapides ! Imaginez pouvoir faire défiler vos connexions vidéo en direct sur l’écran LCD. Les labels à l’écran prennent en charge l’unicode, ils peuvent donc être saisis dans différentes langues telles que le chinois, japonais, russe, allemand, français et espagnol. À titre d’exemple, si vos labels sont en japonais sur le panneau avant, ils le seront également sur le panneau de contrôle du logiciel.

Monitoring vidéo intégré ! Contrôle intégré de la vidéo, des labels et du format !
Vous pouvez à présent contrôler toutes les vidéos en direct connectées à votre Videohub. L’écran LCD intégré vous permet de visualiser votre vidéo dans pratiquement n’importe quel format TV. Vous n’avez donc pas besoin d’un moniteur externe car le moniteur fait partie intégrante du panneau avant de votre grille de commutation. Vous pouvez visualiser n’importe quelle source ou destination et vérifier que les entrées vidéo désirées sont envoyées vers les sorties appropriées. Le monitoring intégré est la solution parfaite lorsque l’espace est restreint, par exemple dans les mini-racks ou les cars régie.

Des tonnes de connexions Jusqu’à 40 sources et destinations pour un routage perfectionné
Lorsque vous avez besoin de grilles de commutation de plus grande taille pour des studios de grande envergure, la gamme Smart Videohub vous offre toutes les options nécessaires. Faites votre choix entre des modèles de taille 12 x 12, 20 x 20 et 40 x 40, qui intègrent tous la technologie 6G-SDI. Un port Ethernet est inclus pour un contrôle à distance externe, vous pouvez donc effectuer votre routage à partir de toute une gamme de panneaux de contrôle matériel. Le contrôle de périphérique RS422 est également inclus pour une intégration dans des systèmes de diffusion. La grille de commutation prend en charge les signaux de référence Tri-Sync et Black Burst.

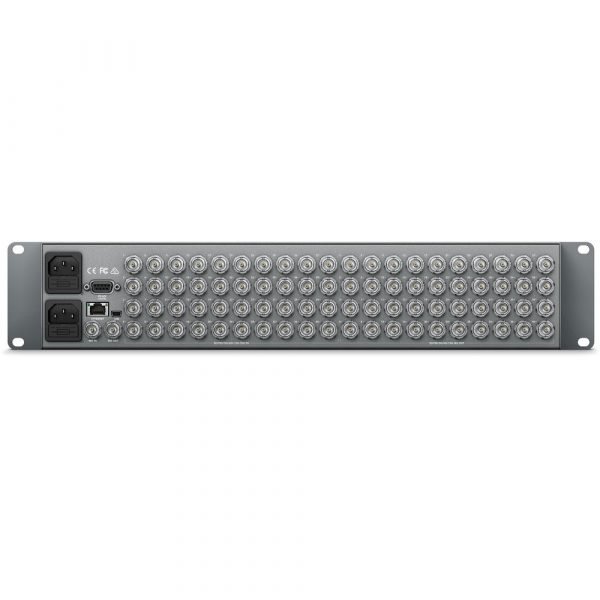

Connexions

Entrée vidéo SDI

40 x SD-SDI, HD-SDI et 12G-SDI 10 bits.

Sortie vidéo SDI

40 x SD-SDI, HD-SDI et 12G-SDI 10 bits.

Entrée de référence

Synchronisation Black burst et Tri-level pour la SD, HD et le 4K.

Sortie de référence

Sortie en boucle avec terminaison du signal de référence.

Prise en charge de multiples débits de données

Détection automatique de SD, HD ou 12G-SDI. Routage simultané de vidéo 4K, HD et SD.

Mises à jour

USB ou Ethernet.

Contrôle de la grille via le panneau avant

40 boutons pour un contrôle local du Videohub. 6 boutons et une molette de défilement pour le contrôle de l’écran LCD ou connecteur Ethernet RJ45. RS?422.

Configuration de la grille de commutation

Via l’écran LCD situé sur le panneau avant ou le connecteur Ethernet RJ45.

Contrôle de la grille de commutation RS-422

1 x entrée pour le contrôle de la commutation entre les points de croisement de la grille.

Resynchronisation

Sur toutes les sorties SDI, commutation automatique entre la vidéo définition standard, haute définition et 12G-SDI.

Smart Videohub 12G 40x40

Normes

Prise en charge du format SD

625/25 PAL, 525/29.97 NTSC and 525/23.98 NTSC.

Prise en charge du format HD

1280 x 720p50, 1280 x 720p59.94, 1280 x 720p60, 1920 x 1080i50, 1920 x 1080i59.94, 1920 x 1080i60, 1920 x 1080PsF23.98, 1920 x 1080PsF24, 1920 x 1080PsF25, 1920 x 1080PsF29.97, 1920 x 1080PsF30, 1920 x 1080p23.98, 1920 x 1080p24, 1920 x 1080p25, 1920 x 1080p29.97, 1920 x 1080p30, 1920 x 1080p50, 1920 x 1080p59.94, 1920 x 1080p60.

Prise en charge du format 2K

2048 x 1080p23.98, 2048 x 1080p24, 2048 x 1080p25, 2048 x 1080PsF23.98, 2048 x 1080PsF24, 2048 x 1080PsF25

Prise en charge du format 4K

3840 x 2160p23.98, 3840 x 2160p24, 3840 x 2160p25, 3840 x 2160p29.97, 3840 x 2160p30, 3840 x 2160p50, 3840 x 2160p60, 4096 x 2160p23.98, 4096 x 2160p24, 4096 x 2160p25, 4096 x 2160p29.97, 4096 x 2160p30, 4096 x 2160p50, 4096 x 2160p60.

Conformité aux normes SDI

SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 310M, SMPTE 425M de niveau B, SMPTE 425M de niveau A, ITU-R BT.656 et ITU-R BT.601

Débits vidéo SDI

Les entrées vidéo SDI sont commutables entre la définition standard, la haute définition et le 4K. Le SDI commute entre le SDI définition standard 270 Mb/s, le HD-SDI 1,5 Gb/s, le 3G-SDI, le 6G-SDI et le 12G-SDI.

Échantillonnage vidéo SDI

4:2:2 et 4:4:4

Échantillonnage audio SDI

Fréquence d’échantillonnage de normes de télévision de 48 kHz et 24 bits.

Précision des couleurs SDI

4:2:2 et 4:4:4 10 bits

Espace colorimétrique SDI

YUV ou RGB

Commutation automatique SDI

Sélection automatique entre le SD-SDI, HD-SDI, 12G-SDI et DVB-ASI sur chaque entrée afin que chaque entrée puisse prendre en charge une norme de télévision différente.

Prise en charge des métadonnées SDI

Identification de charge utile vidéo définie dans la norme SMPTE 352M.

Logiciel

Contrôle par logiciel

Contrôle de la grille de commutation inclus gratuitement pour Windows(TM) et Mac OS X(TM).

Mise à jour du logiciel interne

Via application de mise à jour fournie.

Affichages

Affichages

Écran LCD intégré de 5 pour la vidéo et les menus de configuration.

Installation physique

2 unités de rack. Profondeur de moins de 6 pouces.

Alimentation Requise

Protection contre les coupures de courant

Les connexions crosspoint sont conservées et restaurées instantanément lors de la mise en marche.

Alimentation

Câbles IEC requis. 2 x entrées AC de 90 – 240V pour une redondance intégrale.

Caractéristiques Physiques

Smart Videohub 12G 40x40

Caractéristiques D’environnement

Température d’utilisation:

0° à 40° C (32° à 104° F)

Température de stockage:

-20° à 45° C (-4° à 113° F)

Humidité relative:

0% à 90% sans condensation

Inclus

Smart Videohub 12G 40×40

Logiciel pour carte SD
