fiche techqnique :

Connexions
Entrée vidéo SDI

Commutable entre SD, HD et 3G-SDI.
Sortie vidéo SDI

Correspond automatiquement à l’entrée vidéo SD, HD et 3G-SDI.
Audio analogique

4 canaux audio analogiques symétriques professionnels avec connexions jack 1/4 pouces standard.

Normes
Conformité SDI

SMPTE 292M, SMPTE 259M, SMPTE 296M, ITU-R BT.656 et ITU-R BT.601.
Tarifs vidéo SDI

Les connexions vidéo SDI sont commutables entre la définition standard et la haute définition.
Échantillonnage vidéo SDI

4: 2: 2
Échantillonnage audio SDI

Fréquence d’échantillonnage standard de télévision de 48 kHz et 24 bits.
Précision des couleurs SDI

4: 2: 2
Espace colorimétrique SDI

YUV
Commutation automatique SDI

Sélectionne automatiquement entre SD SDI, HD-SDI et 3G-SDI.
Prise en charge du format SDI

525 / 29.97 NTSC, 625/25 PAL, 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080PsF23.98, 1080p24, 1080PsF24, 1080p25, 1080PsF25, 1080p29.97, 1080PsF29.97, 1080p30 et 1080PsF30.
Logiciel
Contrôle logiciel

Mise à niveau des logiciels Mac OS X ™ et Windows ™ via USB.
Mise à niveau du logiciel interne

Via l’application de mise à jour incluse.
Contrôle des paramètres

Mini commutateurs ou logiciel USB.
Exigences d’alimentation
Source de courant

Alimentation universelle + 12V incluse avec les adaptateurs de prise internationaux pour tous les pays. Point d’attache de câble.
Consommation d’énergie

5,52 watts
Plage de tension opérationnelle

12 V
Spécifications physiques
Spécifications environnementales
Température de fonctionnement

0 ° à 40 ° C (32 ° à 104 ° F)
Température de stockage

-20 ° à 45 ° C (-4 ° à 113 ° F)
Humidité relative

0% à 90% sans condensation
Ce qui est inclu

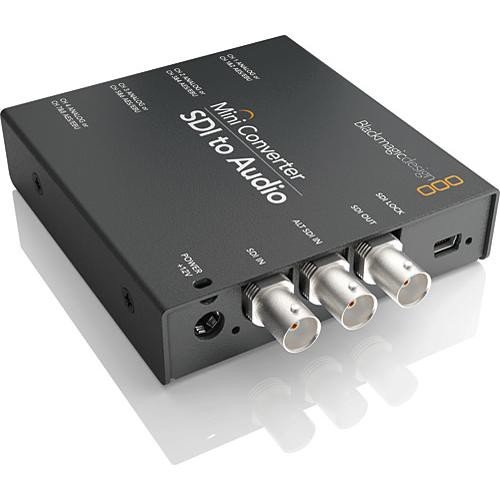

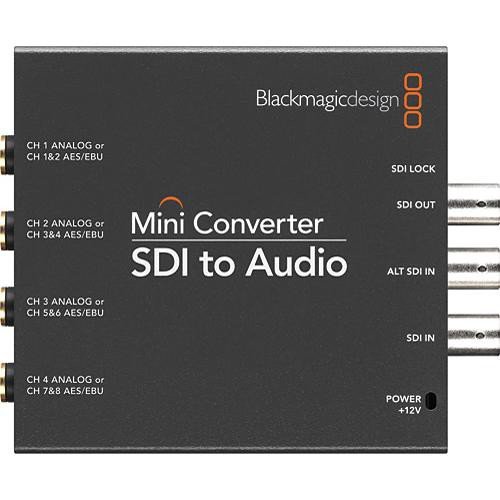

Mini convertisseur SDI vers AUDIO

CD du logiciel

Alimentation universelle 12V avec adaptateurs de prise internationaux

Comprend tout ce dont vous avez besoin pour désembarquer 4 canaux audio analogique ou 8 canaux audio numérique AES / EBU à partir de n’importe quelle connexion vidéo SDI. Désormais, vous pouvez facilement accéder à l’audio dans n’importe quelle connexion vidéo SDI pour une sortie vers des équipements audio tels que des mélangeurs audio, des platines de diffusion analogiques, des moniteurs audio et plus encore!

La nouvelle gamme de convertisseurs Blackmagic Mini sont les convertisseurs les plus avancés au monde car ils incluent la dernière technologie 6G-SDI, détectent automatiquement le format vidéo d’entrée et basculent instantanément entre pratiquement tous les standards vidéo SD, HD et Ultra HD! Branchez-le simplement et les mini-convertisseurs convertiront automatiquement vos équipements! Vous bénéficiez de fonctionnalités avancées telles que des entrées SDI redondantes, des sorties de boucle re-synchronisées et des entrées et sorties audio entièrement analogiques et AES / EBU afin que vous puissiez convertir entre les formats et intégrer ou désembarquer l’audio dans un seul convertisseur! Choisissez parmi une gamme de 13 modèles en fonction de la conversion dont vous avez besoin!

Fonctionnalités faciles à utiliser

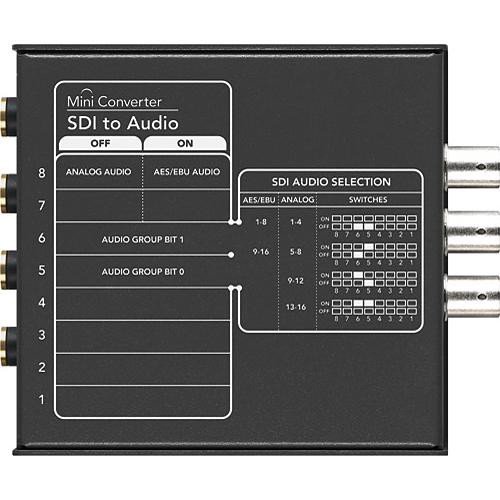

Les environnements audiovisuels de diffusion, de post-production et professionnels sont créés à l’aide d’équipements et de câbles SDI. Lors de la conversion vers et depuis SDI, il est essentiel de conserver la meilleure qualité vidéo et audio possible. Les mini-convertisseurs sont compacts, abordables et faciles à utiliser. Les paramètres peuvent être modifiés rapidement à l’aide de mini-interrupteurs intégrés, et avec un diagramme montrant les paramètres des broches imprimés au dos, vous n’avez jamais besoin de vous référer à un manuel! Les mini-convertisseurs utilisent des connexions vidéo et audio de diffusion standard, ce qui vous permet de bénéficier de la commodité et des économies liées à l’utilisation de vos propres câbles!

Technologie Ultra HD et 6G-SDI
Passez à l’Ultra HD, le standard de diffusion du futur, facile! Soyez prêt dès maintenant en installant un équipement entièrement compatible avec toute votre infrastructure SD et HD-SDI, mais qui passera également à l’Ultra HD via 6G-SDI lorsque vous aurez besoin d’exécuter l’Ultra HD! Cela signifie que vous êtes prêt pour l’avenir et que vous pouvez construire votre système avec une compatibilité Ultra HD totale! L’Ultra HD offre une résolution incroyable de 4 fois la vidéo HD 1080 standard pour une taille d’image massive de 3840 x 2160! L’Ultra HD est incroyable! La conception avancée 6G-SDI signifie également que les nouveaux modèles de convertisseurs Blackmagic Mini fonctionnent mieux lorsqu’ils sont utilisés dans les formats SD et HD que les simples convertisseurs HD uniquement!

Audio standard
Connexions
Les mini-convertisseurs prennent en charge l’audio SDI et HDMI intégré et plusieurs modèles vous permettent d’intégrer ou de désembarquer séparément l’audio analogique ou numérique. Les mini-convertisseurs prennent en charge l’audio analogique 24 bits et AES / EBU et utilisent des prises audio standard de 1/4 « pour que vous n’ayez pas besoin de câbles personnalisés!

Performances puissantes
Contrairement à d’autres convertisseurs qui peuvent être déroutants à utiliser et parfois à identifier, les mini-convertisseurs combinent des performances puissantes avec un design simple et compact! Les connexions intégrées sont faciles d’accès et utilisent toutes des câbles standard que vous possédez déjà probablement!

Conversion de fibre optique
Mini Converter est disponible dans un modèle 6G-SDI vers fibre optique. Vous obtenez une conversion bidirectionnelle 6G-SDI en fibre optique, chaque direction étant indépendante l’une de l’autre. Les câbles à fibre optique couvrent des distances allant jusqu’à 28 miles sans aucune détérioration du signal.

Traitement de la plus haute qualité
Avec un traitement vidéo de la plus haute qualité, les mini-convertisseurs sont idéaux pour toutes les applications audiovisuelles de diffusion, de post-production et professionnelles. Les multiples alimentations internes garantissent des niveaux de bruit incroyablement bas lors du passage entre les formats vidéo analogiques et numériques. Les modèles spécifiques incluent la conversion haut / bas / croisé qui vous permet de vous déplacer facilement entre les normes vidéo SD PAL et NTSC et le grand nombre de formats HD dans des résolutions Ultra HD allant jusqu’à 3840 x 2160.

Contrôle facile des paramètres
Changer les paramètres du mini-interrupteur intégré au Mini Converter est aussi simple que d’utiliser un stylo! C’est génial lorsque vous devez modifier rapidement les paramètres car il n’y a pas de menus compliqués à naviguer! Vous pouvez également contrôler les paramètres à l’aide du logiciel Converter Utility inclus.
Connectez un mini convertisseur à n’importe quel ordinateur portable ou de bureau basé sur Mac OS X ou Windows! Tous les modèles peuvent être mis à jour via USB 2.0 en téléchargeant simplement les mises à niveau logicielles directement depuis le site Web de Blackmagic Design.
