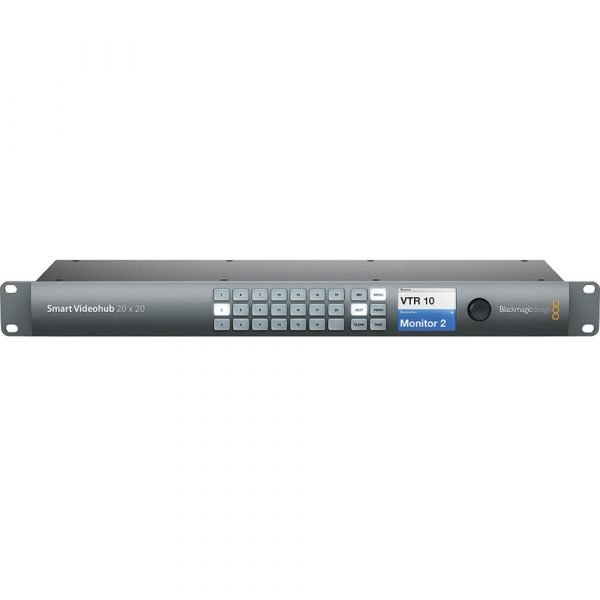

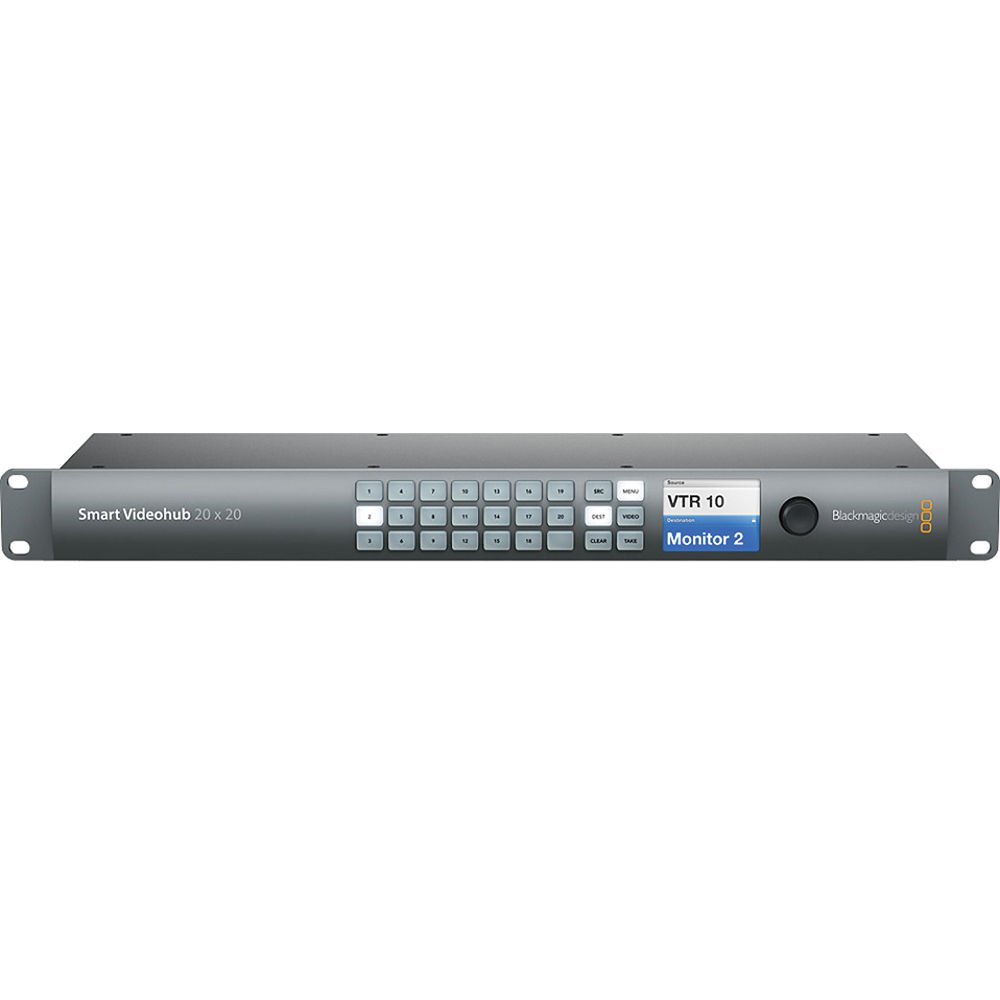

Blackmagic Smart Videohub 20 x 20
Blackmagic Smart Videohub 20 x 20 – Image 2
Blackmagic Smart Videohub 20 x 20 – Image 3
Blackmagic Smart Videohub 20 x 20 – Image 4
Blackmagic Smart Videohub 20 x 20 – Image 5
Blackmagic Smart Videohub 20 x 20 – Image 6
Blackmagic Smart Videohub 20 x 20 – Image 7
Blackmagic Smart Videohub 20 x 20
Idéal pour les grandes équipes et la diffusion mobile, Smart Videohub dispose de connexions 6G-SDI vous permettant de connecter n’importe quelle combinaison de vidéo SD, HD, et Ultra HD sur la même grille de commutation en même temps !
Le Smart Videohub 20 x 20 est une plus grande grille de commutation Ultra HD perfectionnée, qui prend en charge de multiples formats, comprend un panneau de contrôle et vous permet de faire du monitoring. Idéal pour les grandes équipes et la diffusion mobile, le Smart Videohub dispose de connexions performantes 6G-SDI vous permettant de connecter et de router n’importe quelle combinaison de vidéo SD, HD, et Ultra HD sur la même grille de commutation en même temps ! Vous bénéficiez également d’une représentation visuelle du routage révolutionnaire avec contrôle par molette, panneau de boutons et écran LCD intégré. Il comprend également Ethernet pour un contrôle à distance ainsi qu’un kit de développement logiciel totalement configurable pour Mac et Windows.

Principales caractéristiques :

Commutateur de routage
20 entrées 6G-SDI / 20 sorties 6G-SDI
Prend en charge SD, HD, Ultra HD 4K, DCI 4K
Échantillonnage 4: 2: 2 et 4: 4: 4
Traitement 10 bits
Reclockage SDI

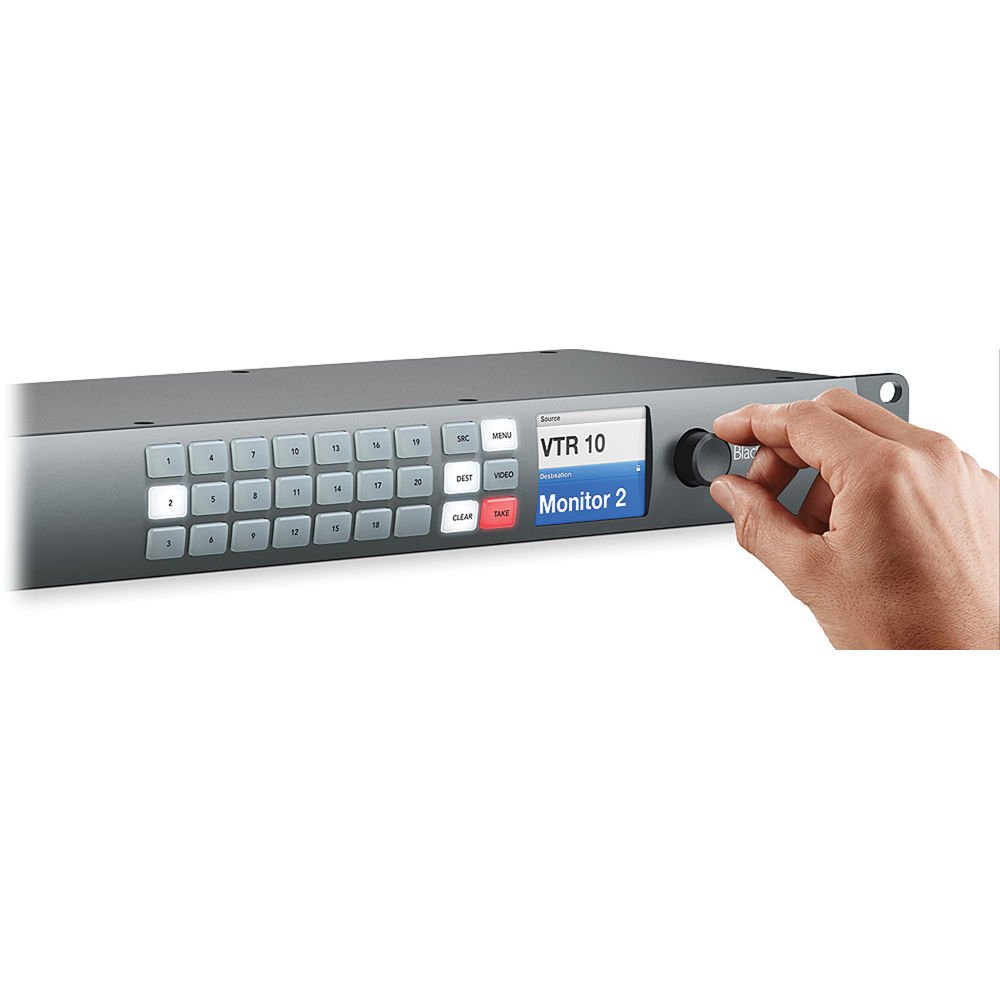

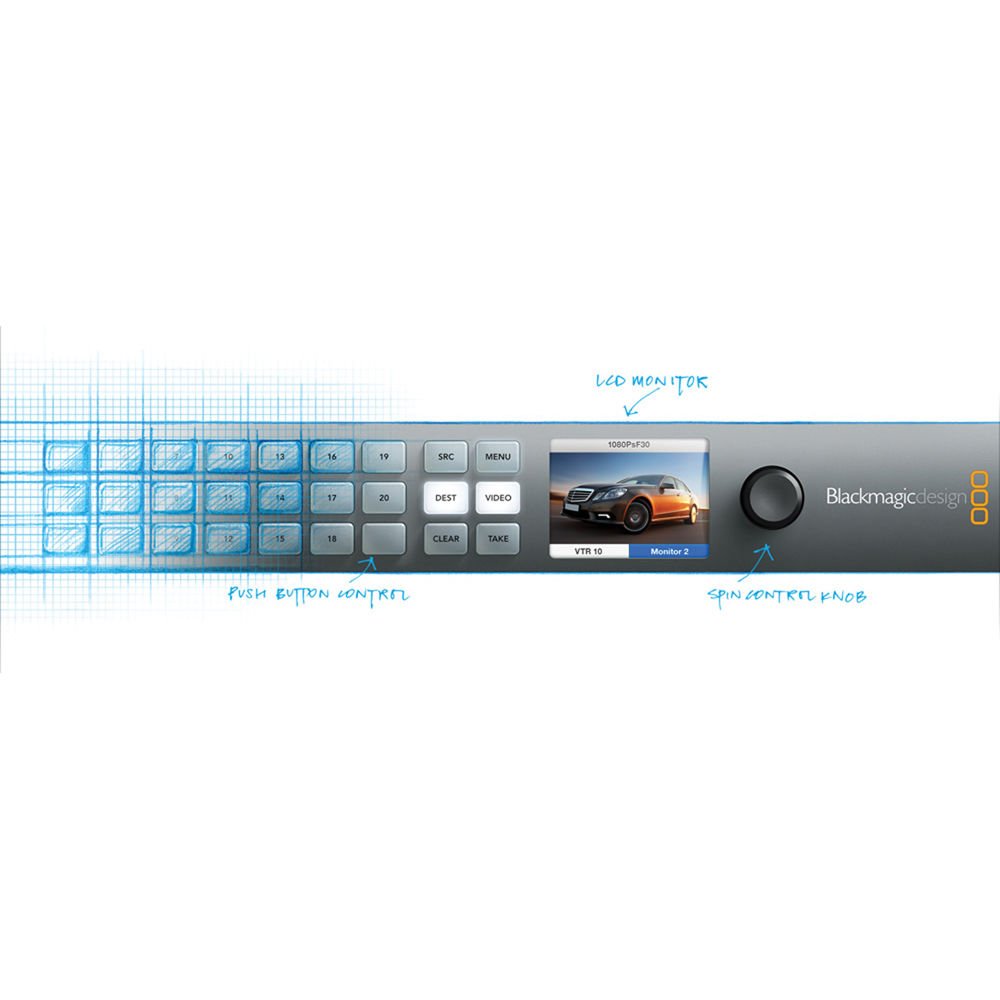

Écran LCD intégré avec contrôle par bouton rotatif
Boutons poussoirs sur le panneau avant
Ethernet pour le contrôle à distance
Logiciel de contrôle Videohub inclus

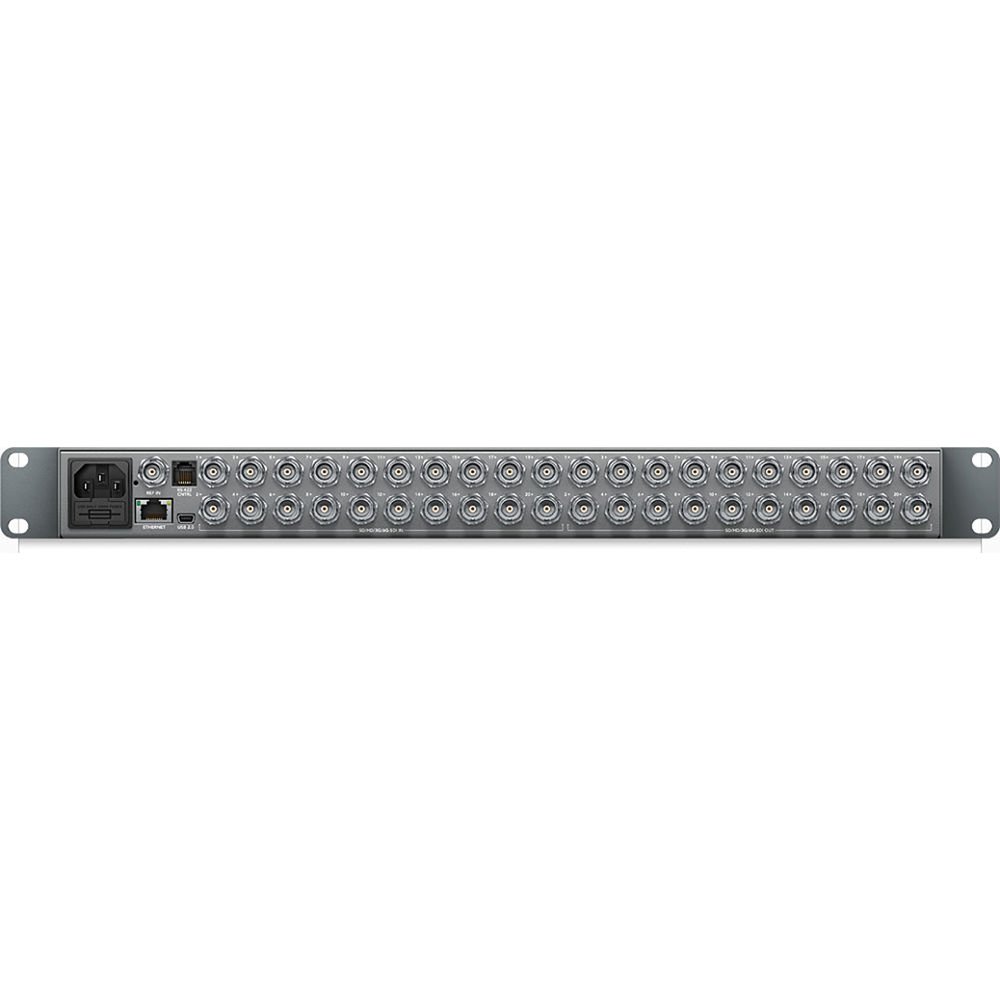

Connections

SDI Video Input 20 x 10-bit SD/HD/6G-SDI
SDI Video Output 20 x 10-bit SD/HD/6G-SDI
Reference Input Blackburst and TriSync for SD, HD and UHD 4K
Multi-Rate Support Auto detection of SD, HD, or 6G-SDI. Simultaneous routing of 4K, HD, SD video and DVB-ASI
Updates USB 2.0 high speed (480 Mb/s) interface or via Ethernet
Control 21 buttons for local control of Videohub
6 buttons and scroll wheel for control of LCD display
1 x RJ45 Ethernet
1 x RS-422 input for controlling router crosspoint switching
Configuration Via front panel LCD or use either RJ45 Ethernet
USB 2.0 for setting IP address only
Reclocking On all SDI outputs, auto switching between SD, HD, or 6G-SDI video
Standards
Format Support SD Format Support
625/25 PAL
525/29.97 NTSC
525/29.98 NTSCHD Format Support
720p 50/59.94/60
1080i 50/59.94/60
1080PsF 23.98/24/25/29.97/30
1080p 23.98/24/25/29.97/30/50/59.94/602K Format Support
2048x1080p 23.98/24/25
2048x1080PsF 23.98/24/25

4K Format Support
3840x2160p 23.98/24/25/29.97/30
4096x2160p 24
SDI Compliance SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 310M, SMPTE 425M Level B, ITU-R BT.656, and ITU-R BT.601
SDI Video Rates SD-SDI: 270 Mb/s
HD-SDI: 1.5 Gb/s
3G-SDI: 3 Gb/s
6G-SDI: 6 Gb/s
SDI Video Sampling 4:2:2 and 4:4:4
SDI Color Precision 4:2:2 and 4:4:4 10-bit
SDI Audio Sampling 48 kHz and 24-bit
SDI Color Space YUV or RGB
SDI Metadata Support Video payload identification ancillary data as per SMPTE 352M
Software
Software Control Router control included free for Windows and Mac OS X
Internal Software Upgrade Via included updater application
General
Display LCD for video and menu settings
Power Supply IEC power cable required
90 to 240 VAC input
Power Fail Protection Router connections preserved and restored instantly at power on
Operating Temperature 32 to 104°F (0 to 40°C)
Storage Temperature -4 to 113°F (-20 to 45°C)
Relative Humidity 0 to 90% non-condensing
Rack Space 1 RU
Dimensions (W x H x D) 19.00 x 1.73 x 6.30″ (48.26 x 4.39 x 16.00 cm)
Weight 4.4 lb (2.0 kg)
